【产品概述】

D72X型手动对夹软密封蝶阀被广泛用于化工、造纸、钢厂、电厂、水厂、饮食等系统供排水中，作为调节和截止使用。软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长。

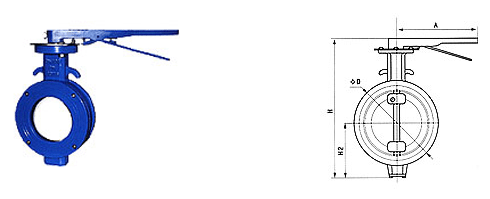

【结构图】

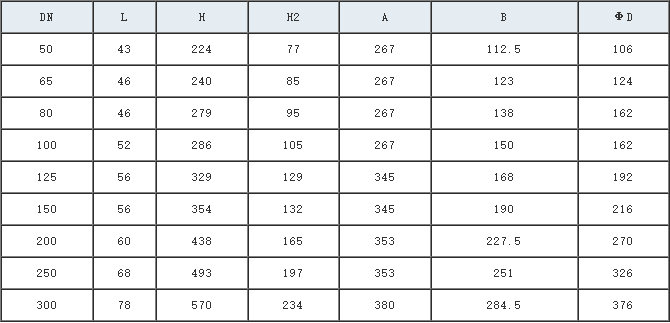

【主要外形连接尺寸】单位：mm

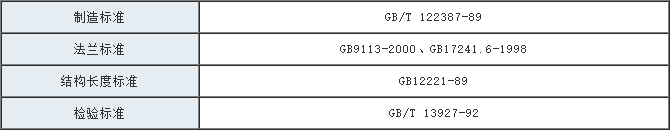

【执行标准】

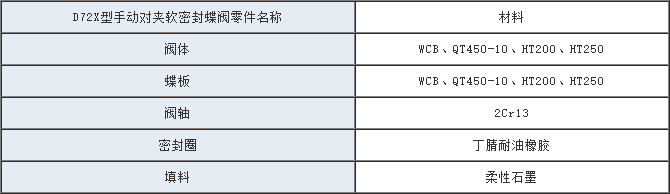

【主要零部件材料】

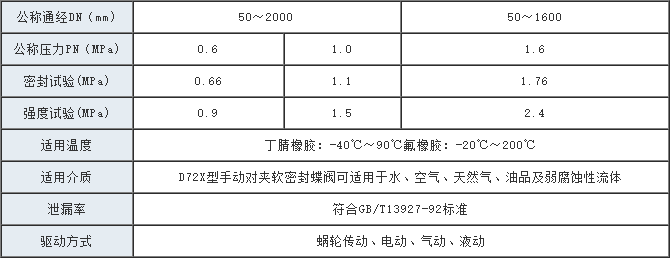

【主要技术参数】

【产品结构特点】

1、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

2、本阀结构独特，操作灵活，省力，方便。

3、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

4、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

5、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

6、蝶板采用框架结构，强度高，过流面积大，流阻小。

7、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
