【产品概述】

D73H型对夹式硬密封蝶阀被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

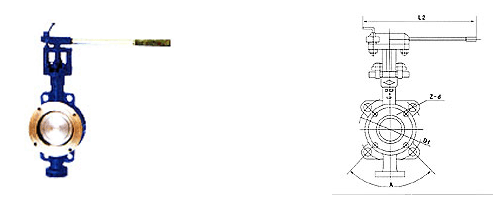

【结构图】

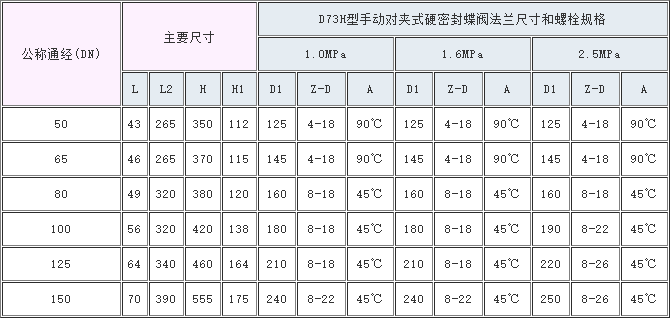

【主要外形连接尺寸】单位：mm

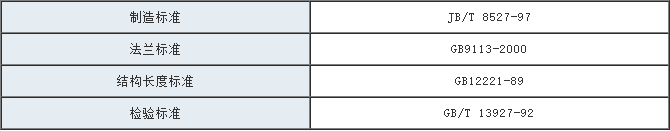

【执行标准】

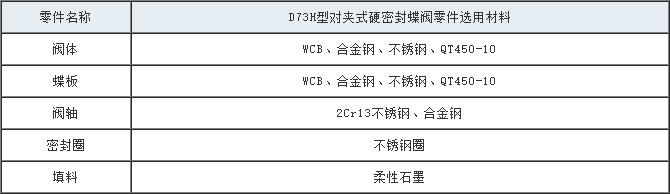

【主要零部件材料】

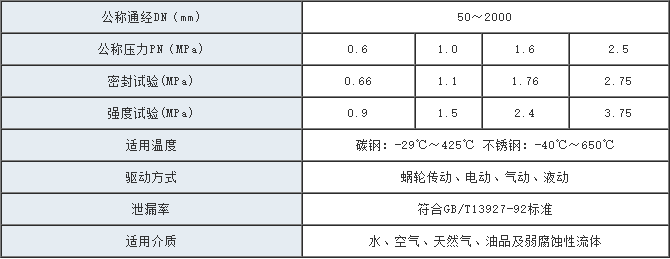

【主要技术参数】

【产品结构特点】

1、蝶板采用框架结构，强度高，过流面积大，流阻小。

2、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

3、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

4、本阀结构独特，操作灵活，省力，方便。

5、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

6、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

7、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
