快速排气阀 （P41X，P42X）
发布：2021-11-04 11:21
阅读：770 次
【 字体：大 中 小 】
型号：P41X，P42X | 口径：25～200mm | 压力：1.0MPa | 材质： | ||
P42X、P41X系列快速吸气、排气阀用于压力输送管道的吸气和排气。能够排除管道中的气体，减少阻力，节约能源。当管道负压时，P41X、P42X系列快速排、吸气阀能快速自动吸气，防止管道破裂。排气能力是普通双孔排气阀多倍。浮球不锈钢，使用寿命长，安全可靠。 | |||||
【产品概述】
P41X、P42X系列快速排、吸气阀用于压力输送管道的排气和吸气。

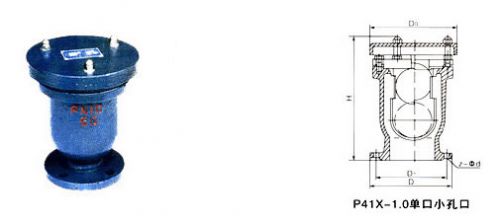

【结构图】
【主要外形尺寸】
型号 | 公称通径DN（mm） | P41X、P42X快速型尺寸（mm） | ||||
H | D0 | D | D1 | z-Φd | ||
P41×-1.0 | 25 | 240 | 185 | 115 | 85 | 4-14 |
50 | 250 | 210 | 160 | 125 | 4-14 | |
80 | 335 | 250 | 195 | 160 | 4-18 | |
P42×-1.0 | 100 | 335 | 250 | 215 | 180 | 8-18 |
150 | 435 | 320 | 280 | 240 | 8-23 | |
200 | 475 | 380 | 335 | 295 | 8-23 | |
【主要零件材料】
介质 | 温度 | 壳体强度试验压力 | 浮球密封试验压力 | P41X、P42X快速型阀体材料 | 浮球 |
清水 | 常温 | 1.5MPa,无损坏 | 0.05~1.1MPa,无漏水 | 灰铸铁HT200 | 不锈钢 |
【特点】
▲ 1、能够排除管道中的气体，减少阻力，节约能源。
▲ 2、当管道负压时，本产品能快速自动吸气，防止管道破裂。
▲ 3、排气能力是普通双孔排气阀多倍。
▲ 4、浮球不锈钢，使用寿命长，安全可靠。
