快速排（吸）气阀 （KP系列）
发布：2021-11-04 11:18
阅读：769 次
【 字体：大 中 小 】
型号：KP系列 | 口径：25～200mm | 压力：1.0-1.6MPa | 材质： | ||
KP系列快速（吸）排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。 | |||||
【产品概述】
KP系列快速吸（排）气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。

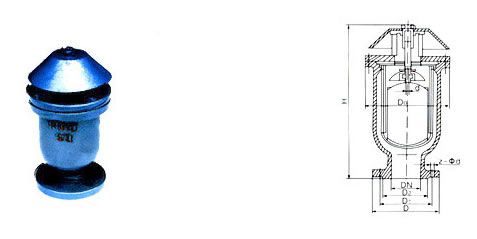

【结构图】
【连接尺寸】
公称通径DN（mm） | 快速吸（排）气型KP-1.0 尺寸（mm） | |||||
H | D0 | D | D1 | D2 | z-Φd | |
25 | 285 | 155 | 115 | 85 | 65 | 4-14 |
50 | 320 | 170 | 160 | 125 | 100 | 4-14 |
80 | 400 | 220 | 195 | 160 | 135 | 4-18 |
100 | 400 | 220 | 215 | 180 | 155 | 8-18 |
150 | 520 | 290 | 280 | 240 | 210 | 8-23 |
200 | 582 | 335 | 335 | 295 | 265 | 8-23 |
【特点】
▲ 1、能够排除管道中的气体，减少阻力节约能源。
▲ 2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
▲ 3、排气能力是普通双孔排气阀多倍。
▲ 4、浮球托架为不锈钢，使用寿命长，安全可靠。
【性能技术参数】
介质 | 温度 | 壳体强度试验压力 | 浮球密封试验压力 | 快速吸（排）气型阀体材料 | 浮球 |
清水 | 常温 | 1.5MPa,无损坏 | 0.05~1.1MPa,无漏水 | 灰铸铁HT200 | 不锈钢 |
