用 途

本阀适用于工业管道，作为四通流体换向，在不停泵的情况下，可以交替冲洗清理管道中的杂草泥砂；并可作为密封控制流量，完成四个阀控制流体的换向作用，实现一阀代四阀。其使用情况见下图。

特 点

1、本蝶阀具有四个通道，当蝶板作90°回转换向时，可使管路中的流体改变方向，实现在不停机的情况下，交替清洗管道中的脏物，即反冲洗。

2，当它用于电厂冷凝器系统中时，由于它换向操作方便，使系统经常得到冲洗，所以可明显提高系统的真空度，减少停机和限负荷的次数，提高机组的运行效率；并且由于该阀一台可代替四台普通阀门，所以其流阻系数远比四台阀的小，因此，该阀为节能产品。

3、使用该阀可以减少工程的一次性投资和设备的维修保养费用、减轻操作人员的劳动强度。

4、该阀的密封副采用橡胶对金属的软密封结构，密封性能好。

5、该阀下部设有扫除阀，可以随时开启，排除泥沙脏物。

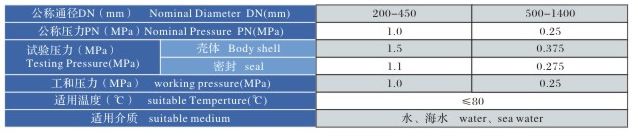

性能规范

执行标准

法兰连按尺寸：G84216.4-84 (1.0MPa)

GB4216.3-84 (0.25MPa)

压力试验：GB/T13927-92
