【产品概述】

DS/Z44H型水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

【结构图】

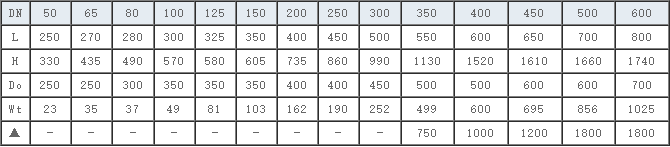

【DS/Z44H型水封闸阀安装尺寸及重量】（GB10.0Mpa）

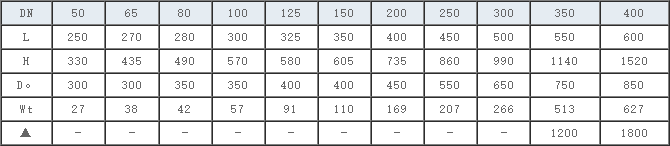

【DS/Z44H型水封闸阀安装尺寸及重量】（GB6.4Mpa）

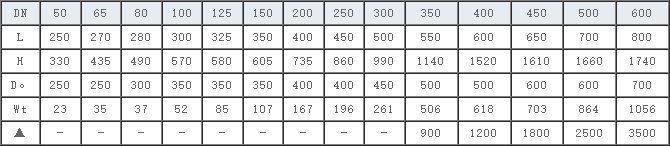

【DS/Z44H型水封闸阀安装尺寸及重量】（GB4.0Mpa）

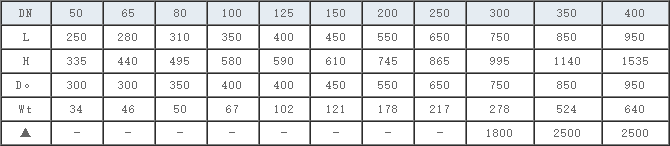

【DS/Z44H型水封闸阀安装尺寸及重量】（GB2.5Mpa）

【DS/Z44H型水封闸阀安装尺寸及重量】（GB1.6Mpa）

注： H为手轮形式的数据。Wt为手轮形式的数据。 ▲ ~为伞齿轮、电动装置的参考力矩，单位NM。

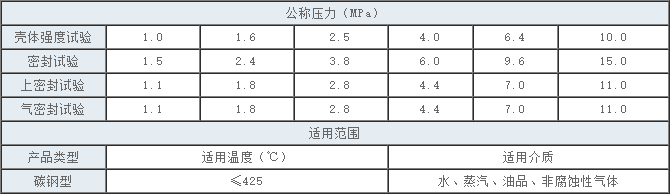

【DS/Z44H铸钢水封闸阀主要性能规范】

【DS/Z44H铸钢水封闸阀设计与制造标准】
