高压对夹式止回阀（H72H）_铁岭大沃阀门（集团）有限公司

型号	口径	压力	H72H型适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。高压对夹式止回阀通过选用不同的材质，可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。
H72H

【产品概述】

H72H型高压对夹式止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、NPS1/2～48;工作温度196～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽，油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。

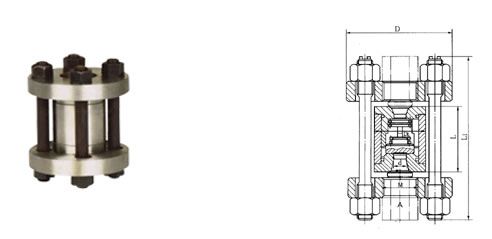

【结构图】

【H72H型高压对夹式止回阀结构特点】

1、使用寿命长、可靠性高	6、水平管道或垂直管道均可使用，安装方便；
2、整体结构、简单紧凑、造型美观	7、阀瓣关闭快速，水锤压力小；
3、阀瓣行程短、关阀冲击力小；	8、体积小、重量轻，其重量只有传统法兰止回阀1/4-1/20
4、动作灵敏、密封性能好；	9、结构与长度短，其结构长度只有传统法兰止回阀1/4-1/8；
5、流道通畅、流体阻力小;

【H72H型高压对夹式止回阀标准与规范】

1、配管法兰：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

2、试验与检验：AP1598、JB/T9092

3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74

4、结构与长度：API1594、AP16D、DIN3202、JB/T8937

5、设计与制造：API594、API6D、JB/T8937：

【旋启式止回阀对比】

结构形式	H71型对夹式升降式止回阀	H41型法兰升降式止回阀
水锤压力	小，阀瓣行程短、很大，阀瓣行程
尺寸和重量	结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价	结构长度很长，体积笨大，重量很重
尺寸和重量	H71型的结构长度只有H41型的1/4-1/8，H71型的重理吸能H41型的1/7-1/20
流体阻力	较大，流体阻力系数ζ为6.4-2.8	很大，流体阻力系数ζ，为12-6
安装	可水平安装或垂直安装，重量轻，不必为阀门设置支座	只能水平安装，口径较大的阀门重量重，较难安装
开启压力	很小，阀瓣在很小的压差下就能完全打开	较小，阀瓣重量较大，需要一定的压差才能将阀瓣完全打开
可靠性	阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高	可靠性较高，但阀门由阀体与阀盖两体构成，多了一个潜在的泄漏点

结构形式	H76型对夹式双瓣旋启式止回阀	H44型法兰单瓣旋启式止回阀
水锤压力	小，阀瓣行程短、且有弹簧辅助关闭、关阀速度快	很大，阀瓣行程长，需要较长的关闭时间
水锤压力	H76型的水锤压力只有H44型的1/2-1/5
尺寸和重量	结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价	结构长度很长，体积笨大，重量很重
尺寸和重量	H76型的结构长度只有H44型的1/4-1/6，H76型的重理吸能H44型的1/4-1/10
流体阻力	小，流体阻力系数ζ为2.6-0.7，随着阀门口径的增大，流体阻力系数减小	小，流体阻力系数ζ，为1.3-3，但在低压况下，阀瓣不能完全开启，流体阻力大。流体险务随着阀门口径的的增大而增大
安装	可水平安装或垂直安装，重量轻，不必为阀门设置支座	可水平安装或垂直安装，大口径阀门重量重，需设置支座
开启压力	很小，阀瓣在很小的压差下就能完全打开	较大，阀瓣在较大的压差下才能完全打开
可靠性	阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高	阀门关闭时的巨大冲击力用水锤压力容易损坏阀门
