微量排气阀（ARVX）_铁岭大沃阀门（集团）有限公司

型号：ARVX	口径：15-300mm	压力：1.6MPa	材质：
在一般情况下，水中约含2VOL%的溶解空气，在输水过程中，这些空气由水中不断地释放出来,聚集在管线的高点处，形成空气袋，使输水变得困难，系统的输水能力可因此下降约5~15%。ARVX微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节约能源。

【产品概述】

ARVX微量排气阀在一般情况下，水中约含2VOL%的溶解空气，在输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋（AIR POCKET），使输水变得困难，系统的输水能力可因此下降约5~15%。ARVX排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑、厂区内配管、小型泵站用以保护或改善系统的输水效率及节约能源。单杆式（SIMPLE LEVER TYPE）微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座等均为304不锈钢，内部使用标准排气孔径1/16，适合用于PN16工作压力环境。

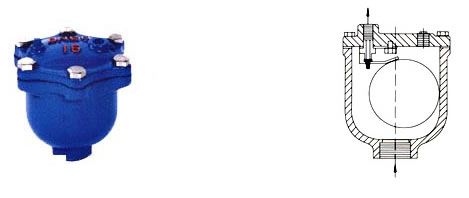

【结构图】

【主要外形尺寸】

公称通径DN（mm）	进口尺寸	出口尺寸	排气孔尺寸（mm）	ARVX微量型外形尺寸 A（长）×B（宽）×（高）（mm）
15	1/2' (15m/m)	1/4'	1.6	102×86×127
20	3/4' (20m/m)	1/4'	1.6	102×86×127
25	1' (25m/m)	1/4'	1.6	102×86×127

【主要零件材料】

序号	ARVX微量型零件名称	ARVX微量型零件材料
1	阀盖	球墨铸铁
2	阀座	304不锈钢
3	杆架	304不锈钢
4	塞头	合成橡胶BUNA-N，VITON
5	杠杆	304不锈钢
6	浮球	304不锈钢
7	阀体	球墨铸钢
8	螺栓	镀锌钢制
