型号：ZPG-L/ZPG-I	口径：100～1000mm	压力：1.6MPa	材质：铸铁、铸钢、不锈钢
ZPG-L/I型自动排污型是一个能使用低质水进行工业泠却的过滤器，同时也可用于其他需要过滤的工艺过程,ZPG-L/I型具有冲洗排除杂质功能,一般安装在换热器其他执行机构的前面,定期清冼排除杂质。

【产品概述】

ZPG-L/I型自动排污过滤器是一个能使用低质水进行工业泠却的过滤器，同时也可用于其他需要过滤的工艺过程，它具有冲洗排除杂质功能，一股安装在换热器其他执行机构的前面，定期清冼排除杂质。当正常情况下，转向阀开启，水流经过滤器筒过滤后，由出口排出。当转向阀关闭，排污阀开启时，水流被迫从过滤筒的进口段网孔进入过滤筒外侧，大部分从出口流出，一部份又从过滤器外经杂质收集段网孔进过滤筒内部，对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗，达到从过滤筒外部冲洗粘附在网孔上杂质的效果，杂质仍通过排污口排出。

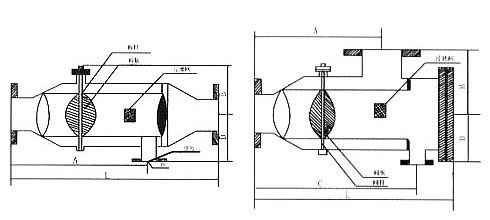

【结构图】

【ZPG-I型直通式自动排污过滤器外形尺寸】

ZPG自动排污型规格	A	L	排污口Dg
ZPG-I-100	250	350	32
ZPG-I-125	320	428	40
ZPG-I-150	380	525	50
ZPG-I-200	520	700	65
ZPG-I-250	660	875	80
ZPG-I-300	790	950	100
ZPG-I-350	885	1200	125
ZPG-I-400	1040	1400	150
ZPG-I-450	1145	1550	150
ZPG-I-500	1250	1700	150
ZPG-I-600	1460	2000	200
ZPG-I-700	1720	2280	200
ZPG-I-800	1900	2500	200
ZPG-I-900	2180	2800	200
ZPG-I-1000	2470	3120	250

【ZPG-L型直角式自动排污过滤器外形尺寸】

ZPG自动排污型规格	A	B	L	排污口Dg
ZPG-L-100	265	160	365	32
ZPG-L-125	315	190	440	40
ZPG-L-150	375	220	520	50
ZPG-L-200	500	260	670	65
ZPG-L-250	625	310	830	80
ZPG-L-300	750	350	1000	100
ZPG-L-350	875	410	1180	125
ZPG-L-400	1000	470	1350	150
ZPG-L-450	1150	510	1500	150
ZPG-L-500	1250	550	1680	150
ZPG-L-600	1500	650	2000	200
ZPG-L-700	1720	670	2280	200
ZPG-L-800	1900	685	2500	200
ZPG-L-900	2180	785	2800	200
ZPG-L-1000	2180	860	3120	250

过滤器通常安装于水力控制阀等设备的进口端,防止颗粒性杂质进入通道,造成堵塞,使阀门或其他设备失灵而不能正常使用,过滤器是水力控制阀及精密的易堵塞的机械产品所必须具备的管道过滤设备.过滤器也适用于空调与通风系统预过滤、洁净室回风过滤、局部高效过滤装置的预过滤，具有运行管理方便，过滤速度高，冲洗简单可靠等优点；管道过滤装置种类有很多,包括：ZPG自动排污型、篮式、手摇式、T型、Y型、U型等。

【维修与保养】

1）管道过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；

2）当工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除滤芯内的杂质；

3）清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；

4）如发现不锈钢钢丝网变形或损坏，需马上更换。
